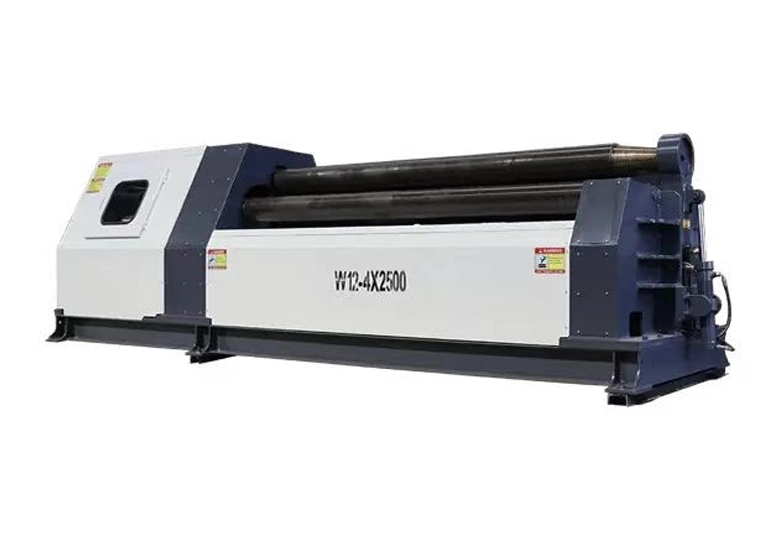

Placa de metal de 4 rollos W12 B

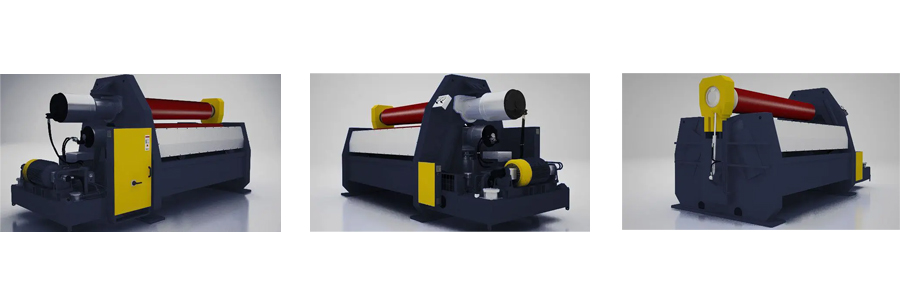

Experiencia de capacidades de flexión fácil de usar

Nuestras máquinas dobladoras de chapa de 4 rodillos de vanguardia consumen menos energía y son fáciles de operar. Al doblar placas de acero, asegúrese de que todo sea simple y sin preocupaciones. Su infraestructura de producción puede beneficiarse de las máquinas de guía lineal de LANGYE de varias maneras, incluyendo la disminución de los gastos de capital, la mejora de la precisión de flexión de bordes, el rendimiento duradero y eficiente, y menores gastos de operación y mantenimiento continuos.

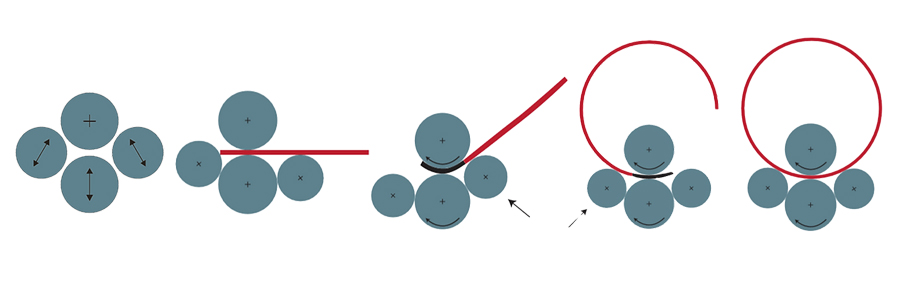

Ventajas del Besign de cuatro rodillos

Movimiento del rodillo en el diseño de cuatro rodillos

Cuatro rodillos y guías lineales para los rodillos laterales son características de estas máquinas de doblado de láminas.
Para construir la carcasa, los rodillos laterales se mueven a lo largo de guías lineales, el rodillo inferior viaja verticalmente y el rodillo superior permanece fijo.
Los engranajes planetarios con motores hidráulicos impulsan los rodillos superior e inferior.
Para evitar el deslizamiento de la unidad, las láminas delgadas necesitan rodillos que estén poco espaciados.
En este tipo de acción, la posición del rodillo inferior exactamente debajo del rodillo superior garantiza un excelente agarre.
Las máquinas de cuatro rodillos son una inversión deseable para la fabricación de tuberías y carcasas a gran escala debido a la alta productividad de las carcasas de bajo espesor.

Se pueden crear otras formas no circulares, como conchas ovaladas y camiones cisterna, además de conos.
La operación CNC también es compatible con esta configuración de rodillos.
Para la misma capacidad y envergadura de espesor, la inversión puede ser de 20 a 30% mayor que para máquinas similares de 3 rodillos.
Las máquinas dobladoras de chapa de 4 rodillos de LANGYE proporcionan una versatilidad y un rendimiento excepcionales. Son perfectos para el balanceo medio a pesado porque también son bastante precisos y robustos.

Ventajas de la máquina de laminación de placa LANGYE

Infraestructura a gran escala
La planta de producción de 16.000 metros cuadrados está idealmente situada para brindarnos acceso rápido a materias primas, transporte, mano de obra calificada, energía y otras infraestructuras en Nanjing, el Centro de Ingeniería de China. Más de 40 años de excelencia
El desarrollo continuo de productos es la base de nuestra fabricación superior. Hemos liderado la industria en diseño, calidad de fabricación, rendimiento y relación calidad-precio durante más de 40 años. Cada uno de nuestros diseños se crea internamente y brindamos asistencia completa. Más de 2500 máquinas en uso
En China y en el extranjero, hemos producido y puesto en servicio más de 2500 equipos. Seguimos apoyando la primera máquina que vendimos, que todavía está en uso hoy. Más de 400 clientes recurrentes

Más DE LA 400 de nuestros clientes son felices y devotos. Adoran nuestro servicio bajo demanda y nuestro extenso inventario de piezas de repuesto para cada máquina que producimos, además del rendimiento excepcional de nuestro equipo. Puede sentirse seguro sabiendo que recibirá un trato excelente.

Paramentos técnicos

* Todas las dimensiones están en milímetros.

* Todas las capacidades están 260 MPA.

Dependiendo de su aplicación y requisitos de alimentación, ofrecemos máquinas de velocidad fija y variable.

Construir calidad y beneficios

1. estructura de acero durable
La chapa metálica de alta resistencia se utiliza para crear la robusta construcción de acero de las máquinas dobladoras de chapa de LANGYE. Un robusto chasis en forma de caja con nervaduras entrelazadas y de refuerzo conecta estos marcos. Para permitir el paralelismo de todos los ejes y superficies de precisión, así como la vida útil y las cualidades de precisión esenciales para la máquina, las guías de rodillos se fabrican con un único punto de referencia fijo.

2. rodillos para máquinas dobladoras de chapa
La parte más crucial de nuestras máquinas dobladoras de chapa son los rodillos. LANGYE emplea tornos CNC de alta precisión para mecanizar rodillos de acero al carbono forjados con el diámetro correcto. Nuestros rodillos están conectados de manera eficiente al sistema de engranajes planetarios mediante un diseño especial de spline. En comparación con las conexiones soldadas proporcionadas por otros fabricantes, este diseño reduce el número de puntos de falla de los rodillos.

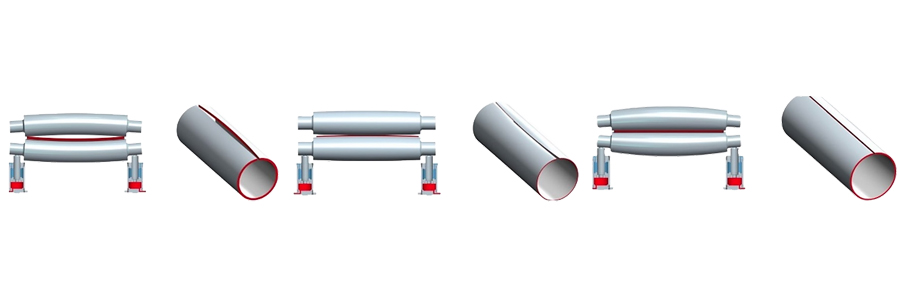

Arco de la máquina dobladora de chapa

Para compensar la desviación del rollo durante la flexión, nuestros rollos están coronados. Es posible comprar rollos coronados personalizados en una variedad de materiales y espesores.

Sistema de engranajes hidráulicos para máquinas dobladoras de chapa

Cuando la pieza de trabajo en espiral es menor que el grosor máximo, nuestras máquinas dobladoras de chapa de 4 rodillos pueden funcionar a una capacidad inferior a la máxima gracias a un mecanismo hidráulico, lo que garantiza un mayor ahorro de energía.


Nuestras máquinas utilizan el increíblemente eficiente LANGYE Planetary Drive SystemTM, que reduce la velocidad al aumentar la cantidad de etapas de engranajes y piñones al tiempo que elimina la pérdida de energía que conlleva los sistemas de transmisión elevados.

Beneficios operacionales

Pre-flexión, o pre-sujeción
Dependiendo de la preferencia y el nivel de habilidad del operador, la flexión de los bordes se puede realizar antes o después del balanceo de la carcasa. Es posible enrollar y doblar las placas delgadas al mismo tiempo.

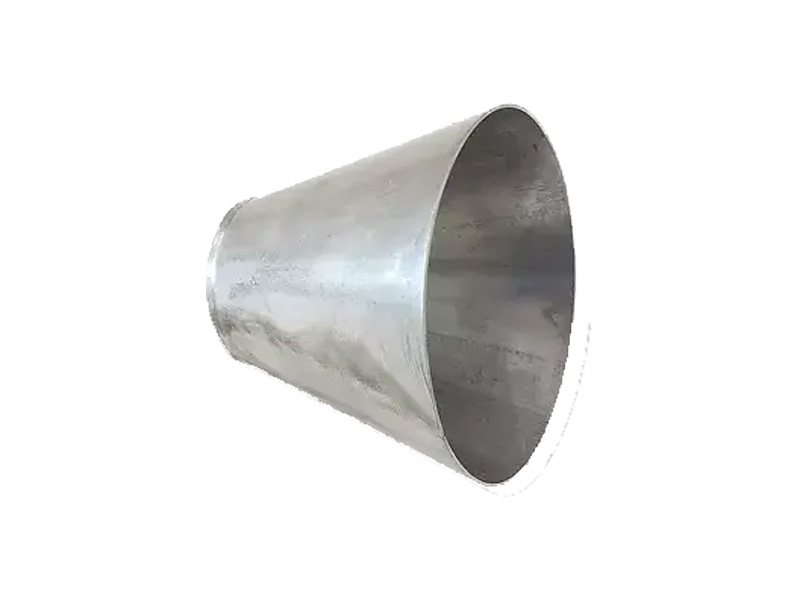

Flexión de cono fácil

Con la serie W12, la flexión del cono es un proceso fácil. Para obtener la geometría de flexión del cono, el rodillo inferior debe estar inclinado. En ciertos modelos, un microprocesador electrónico se encarga de controlar y monitorear esto.


Además, nuestro sistema de control se asegura de que después de doblar, el cono vuelva a una configuración paralela con facilidad y precisión, lo que permite la precisión en tareas repetibles.

Características adicionales de las máquinas dobladoras de chapa

Las siguientes características y accesorios adicionales están disponibles a petición del cliente, además de nuestro diseño superior y excelencia en la producción.

1. Rodillos que están endurecidos
Ro endurecido por inducción ofrece resiliencia y resistencia adicionalesLLS, que tienen una dureza superficial que va de 42 a 55 HRC.

2. Paquete completo de fabricación para torres de molino de viento
Consta de rollos endurecidos, un transportador inclinado, soportes de carcasa central y lateral y capacidades PLC/CNC.

3. Soportes para el centro y las conchas laterales
Center and Side Shell Admite mejorar la seguridad de los trabajadores al tiempo que agiliza las operaciones, reduce los gastos operativos y aumenta la productividad.

4. Rodillos duros chapados en cromo
Las industrias láctea y farmacéutica emplean rodillos duros cromados para fines específicos.

5. tablas con inclinaciones
Las hojas que se alimentan en un ángulo particular están sostenidas por tablas de inclinación. Útil para hojas más largas en particular.

6. Cinturón Transportadores
El rendimiento y la vida útil de la máquina aumentan cuando las hojas son más largas porque las cintas transportadoras eléctricas simplifican la alimentación de las hojas.

7. controles para PLCs
Los controladores PLC ofrecen precisión y conveniencia de uso al tiempo que reconocen cuándo es necesario el mantenimiento preventivo para prolongar la vida útil de la máquina y maximizar la salida.
