Geometría variable de 3 rodillos W11S

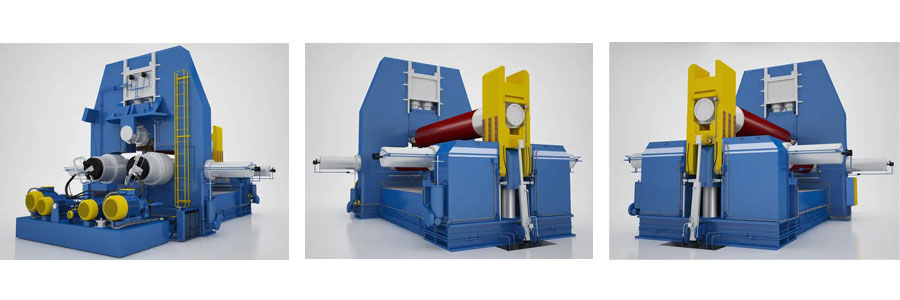

Experimente la facilidad de flexión con máquinas de laminación de placas

Nuestras máquinas de laminación de placas de vanguardia utilizan menos energía y son fáciles de operar. Al doblar placas de acero, asegúrese de que todo sea simple y sin preocupaciones. Su infraestructura de producción puede beneficiarse de las máquinas de guía lineal de KRRASS de varias maneras, incluida la disminución de los gastos de capital, la mejora de la precisión de flexión de bordes, un rendimiento duradero y eficiente, y menores gastos de operación y mantenimiento continuos.

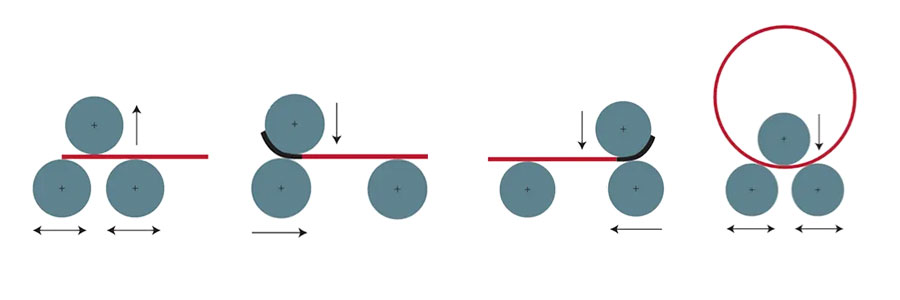

Ventajas del diseño de geometría variable

Proceso de flexión/laminación de la hoja

Las máquinas de geometría variable de LANGYE son perfectas para máquinas de laminación de placas de servicio medio a pesado, ya que funcionan a la par con máquinas de laminación de placas de 3 rodillos más costosas.

Debido a que los rodillos inferiores tienen un tramo de flexión cambiante, la capacidad de laminación es muy grande. La potencia de laminación de las máquinas con sistemas de guía lineal y oscilante puede ser de 15 a 25% más que la de las máquinas con el mismo diámetro de rollo superior.


La disposición única de este diseño permite que los rodillos de flexión de la placa sean girados por una caja de cambios planetaria integrada y un motor hidráulico y movidos independientemente por cilindros hidráulicos (el rollo superior se mueve verticalmente, mientras que el rollo inferior se mueve horizontalmente). Esto ofrece beneficios significativos al permitir la distancia central ideal entre los rodillos inferiores y los puntos de flexión.

El tramo del rodillo se puede reducir significativamente para placas delgadas, lo que mejora la tracción y evita el deslizamiento y el retroceso.

El tramo de flexión de las placas gruesas se puede expandir en gran medida, lo que reduce la deformación de la placa y las tensiones de flexión.

Para obtener una excelente flexión del borde, los rodillos inferiores también pueden colocarse asimétricamente y manipularse independientemente entre sí.

La capacidad de alimentar la placa utilizando un transportador básico sin motor, lo que reduce los gastos, es otro beneficio significativo de los rodillos inferiores que se mueven horizontalmente.

Su infraestructura industrial puede beneficiarse de las máquinas de geometría variable de varias maneras, incluido un marcado aumento en la capacidad de laminación, menos costos de capital y menores gastos operativos continuos. Para aplicaciones que requieren un grosor de placa grande (más de 80mm), son la inversión más atractiva.

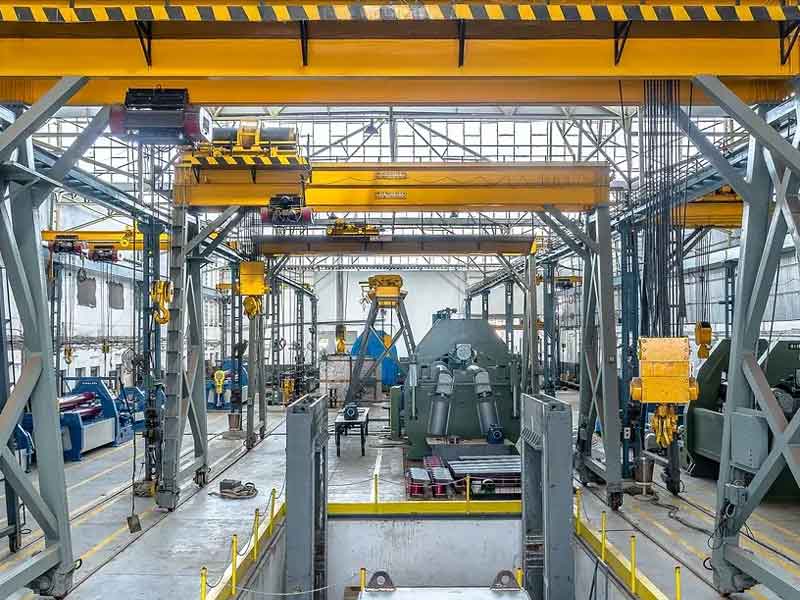

Ventajas de la máquina de laminación de placa LANGYE

Infraestructura a gran escala
La planta de producción de 16.000 metros cuadrados está idealmente situada para brindarnos acceso rápido a materias primas, transporte, mano de obra calificada, energía y otras infraestructuras en Nanjing, el Centro de Ingeniería de China. Más de 40 años de excelencia
El desarrollo continuo de productos es la base de nuestra fabricación superior. Hemos liderado la industria en diseño, calidad de fabricación, rendimiento y relación calidad-precio durante más de 40 años. Cada uno de nuestros diseños se crea internamente y brindamos asistencia completa. Más de 2500 máquinas en uso
En China y en el extranjero, hemos producido y puesto en servicio más de 2500 equipos. Seguimos apoyando la primera máquina que vendimos, que todavía está en uso hoy. Más de 400 clientes recurrentes

Más DE LA 400 de nuestros clientes son felices y devotos. Adoran nuestro servicio bajo demanda y nuestro extenso inventario de piezas de repuesto para cada máquina que producimos, además del rendimiento excepcional de nuestro equipo. Puede sentirse seguro sabiendo que recibirá un trato excelente.

Paramentos técnicos

* Todas las dimensiones están en milímetros.

* Todas las capacidades están 260 MPA.

Dependiendo de su aplicación y requisitos de alimentación, ofrecemos máquinas de velocidad fija y variable.

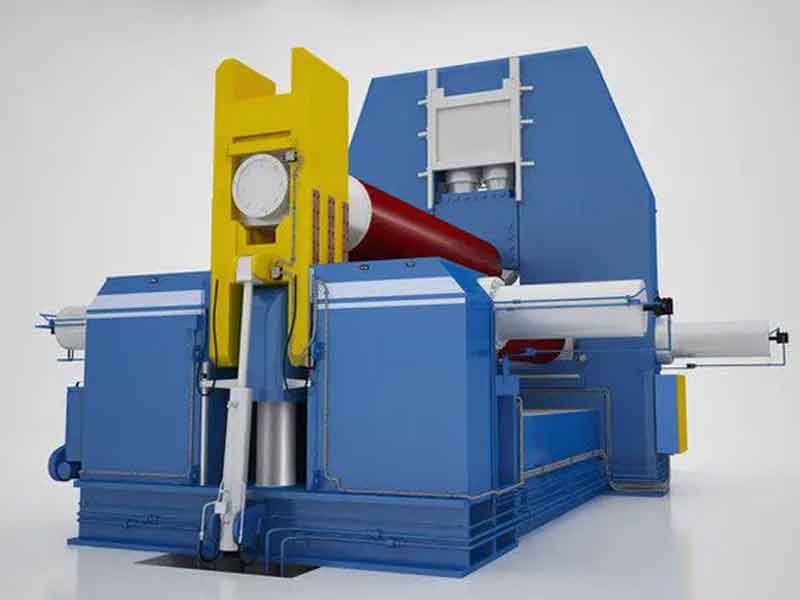

Construir calidad y beneficios

1. estructura de acero durable
La robusta construcción de acero del equipo de flexión de placas de LANGYE se deriva de chapa de metal de alta resistencia. Un robusto chasis en forma de caja con nervaduras entrelazadas y de refuerzo conecta estos marcos. Para permitir el paralelismo de todos los ejes y superficies de precisión, así como la vida útil y las cualidades de precisión esenciales para la máquina, las guías de rodillos se fabrican con un único punto de referencia fijo.

2. rodillo para la máquina de flexión de la placa
La parte más crucial de nuestro equipo de doblado de chapa es el rodillo. LANGYE emplea tornos CNC de alta precisión para máquina de carbono forjadoRodillos de Teel con el diámetro derecho. Nuestros rodillos están conectados de manera eficiente al sistema de engranajes planetarios mediante un diseño especial de spline. En comparación con las conexiones soldadas proporcionadas por otros fabricantes, este diseño reduce el número de puntos de falla de los rodillos.

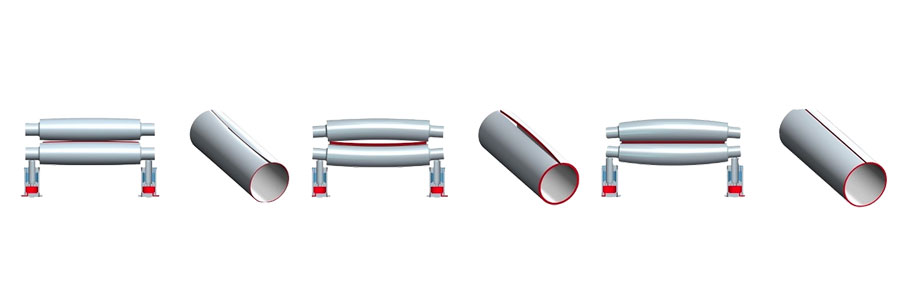

Corona de la máquina de laminación de placa

Para compensar la desviación del rollo durante la flexión, nuestros rollos están coronados. Es posible comprar rollos coronados personalizados en una variedad de materiales y espesores.

Sistema de engranajes hidráulicos para máquinas dobladoras de chapa

Cuando la pieza de trabajo en espiral es menor que el grosor máximo, nuestras máquinas dobladoras de chapa de 4 rodillos pueden funcionar a una capacidad inferior a la máxima gracias a un mecanismo hidráulico, lo que garantiza un mayor ahorro de energía.

Nuestras máquinas utilizan el increíblemente eficiente LANGYE Planetary Drive SystemTM, que reduce la velocidad al aumentar la cantidad de etapas de engranajes y piñones al tiempo que elimina la pérdida de energía que conlleva los sistemas de transmisión elevados.

Beneficios operacionales

Pre-flexión, o pre-sujeción
Dependiendo de la preferencia y el nivel de habilidad del operador, la flexión de los bordes se puede realizar antes o después del balanceo de la carcasa. Es posible enrollar y doblar las placas delgadas al mismo tiempo.

Flexión de cono fácil

Con la serie W12, la flexión del cono es un proceso fácil. Para obtener la geometría de flexión del cono, el rodillo inferior debe estar inclinado. En ciertos modelos, un microprocesador electrónico se encarga de controlar y monitorear esto.

Además, nuestro sistema de control se asegura de que después de doblar, el cono vuelva a una configuración paralela con facilidad y precisión, lo que permite la precisión en tareas repetibles.

Características adicionales de las máquinas dobladoras de chapa

Las siguientes características y accesorios adicionales están disponibles a petición del cliente, además de nuestro diseño superior y excelencia en la producción.

1. Rodillos que están endurecidos
Los rollos endurecidos por inducción ofrecen resistencia y resistencia adicionales, que tienen una dureza superficial que varía de 42 a 55 HRC.

2. Paquete completo de fabricación para torres de molino de viento
Consta de rollos endurecidos, un transportador inclinado, soportes de carcasa central y lateral y capacidades PLC/CNC.

3. Soportes para el centro y las conchas laterales
Center and Side Shell Admite mejorar la seguridad de los trabajadores al tiempo que agiliza las operaciones, reduce los gastos operativos y aumenta la productividad.

4. Rodillos duros chapados en cromo
Las industrias láctea y farmacéutica emplean rodillos duros cromados para fines específicos.

5. tablas con inclinaciones
Las hojas que se alimentan en un ángulo particular están sostenidas por tablas de inclinación. Útil para hojas más largas en particular.

6. Cinturón Transportadores
El rendimiento y la vida útil de la máquina aumentan cuando las hojas son más largas porque las cintas transportadoras eléctricas simplifican la alimentación de las hojas.

7. controles para PLCs
Los controladores PLC ofrecen precisión y conveniencia de uso al tiempo que reconocen cuándo es necesario el mantenimiento preventivo para prolongar la vida útil de la máquina y maximizar la salida.
