Prensa hidráulica de Marco C

Los componentes más importantes para el moldeado confiable y efectivo se incluyen en nuestras soluciones de prensa hidráulica de Marco C. LANGYE es un diseñador de prensa de vanguardia, fabricante y proveedor de servicios.
Los objetivos de nuestra investigación son la calidad, la precisión y la innovación. En realidad, un gran número de clientes en todo el mundo han confiado en nuestras prensas hidráulicas con Marco en C.

C-Prensas hidráulicas: cizallamiento de la palanquilla
Las prensas hidráulicas de Marco C de nuestra serie Y41B tienen un rango de potencia de 50 a 300 toneladas.
Prensas hidráulicas C-Frame: Fabricante de cizalla
Hecho especialmente para manejar tareas como troquelado, moldeado, estampado, dibujo profundo y más.
Modelos de cizallamiento para prensas hidráulicas de Marco C
Una de las muchas aplicaciones para la generación más reciente de prensas hidráulicas de Marco en C de la serie Y41B es la integración de estos dispositivos en líneas de fabricación automatizadas.

Equipo estándar

•


  Mitsubishi de Japón


• Empresa eléctrica francesa Schneider Electric


• Motor principal: Siemens Electric de Alemania


• Interruptores de pie: KACON de Corea


• Hidráulica: Bosch Rexroth de Alemania


• Bomba de aceite: Sunny, Estados Unidos


• Sellos: Parker, Estados Unidos


• IE3 C Motor de alta eficiencia




Introducción a la configuración

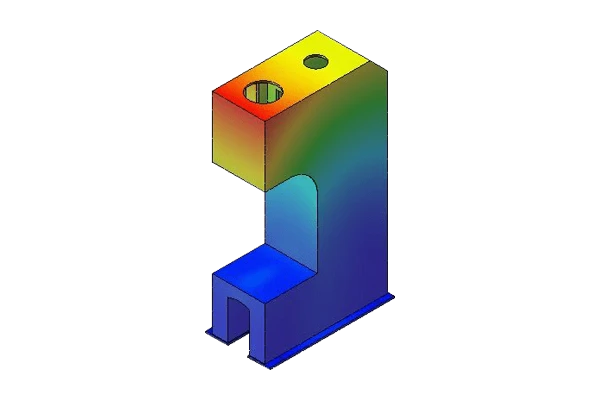

Análisis de elementos finitos y análisis de estrés

Las estructuras estáticas lineales, las tensiones y las deformaciones de los frenos de prensa y los marcos de las máquinas de corte por láser se analizan mediante el programa CAE SOLIDWORKS. Como resultado, FEA es aplicable a modelos transitorios, estructuras complicadas, cargas extremadamente complejas y combinaciones de estos.

Estructura y tablas

Solo el acero S355JR se utiliza en la construcción soldada eléctricamente de las prensas de Marco C tipo Y41B. Para garantizar un paralelismo y una precisión impecables, se mecanizan y estabilizan al final del procedimiento de soldadura estructural. Desarrollado y calculado utilizando elementos finitos. A pesar de todo, prometemos constantemente nuestros estándares exigentes y superiores. Con estas variantes se incluyen mesas de acero C45E inferior y superior mecanizadas con huecos DIN-650. Dos guías laterales cilíndricas de 50mm de diámetro en la mesa superior proporcionan una alineación precisa, y presenta una cubierta bimetálica que es fácil de mantener y resistente a la fricción.

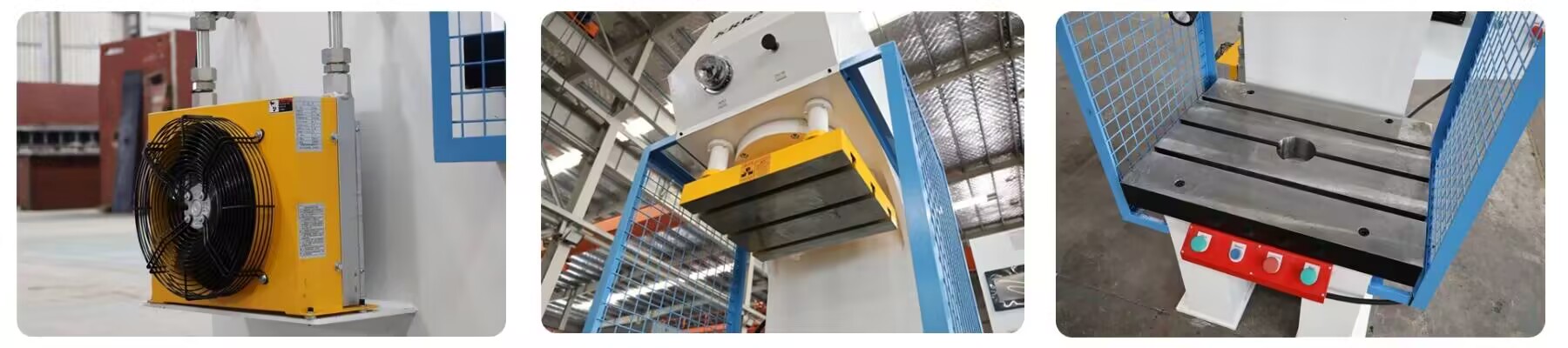

Cilindros y unidades hidráulicas

Los cilindros de doble acción incluyen guías antifricción que no requieren mantenimiento y hundimientos cromados. Los cilindros con un frente cuadrado y un extremo de carrera incluyen un dispositivo anti-rotación común que simplifica el ajuste de la carrera del cilindro.
Unidad electrohidráulica con dos velocidades y desactivación automatizada a altas velocidades. Equipado con una válvula que reduce la presión del cilindro. La señal de presión más adecuada para cada tipo de prensado se puede ajustar gracias a los interruptores de presión laterales convencionales.
Están equipados con medidores de glicerina de lectura de toneladas.

Instalación eléctrica y seguridad

Además de un interruptor para ajustar la velocidad rápida o lenta, el panel de control cuenta con un interruptor que permite al usuario elegir entre la operación manual, semiautomática o automática. Los movimientos hidráulicos y eléctricos son independientes y redundantes. Por seguridad y maniobrabilidad, tienen mecanismos de autocontrol y un bloque de seguridad extra. Cuenta con distancias de seguridad de fotocélulas y verificación y certificación de operación adecuadas.

Un pedal eléctrico de bajo voltaje hace la función.
Dos dispositivos de protección lateral y una cortina de luz de seguridad de clase IV en la parte delantera se utilizan para garantizar la seguridad.
Hacen posible añadir eyectores hidráulicos o almohadillas hidráulicas. Con ellos se incluye un manual de instrucciones.
Se ajusta y cumple con todas las normas fundamentales de la UE en materia de salud y seguridad.

Paramentos técnicos de la prensa hidráulica del marco C

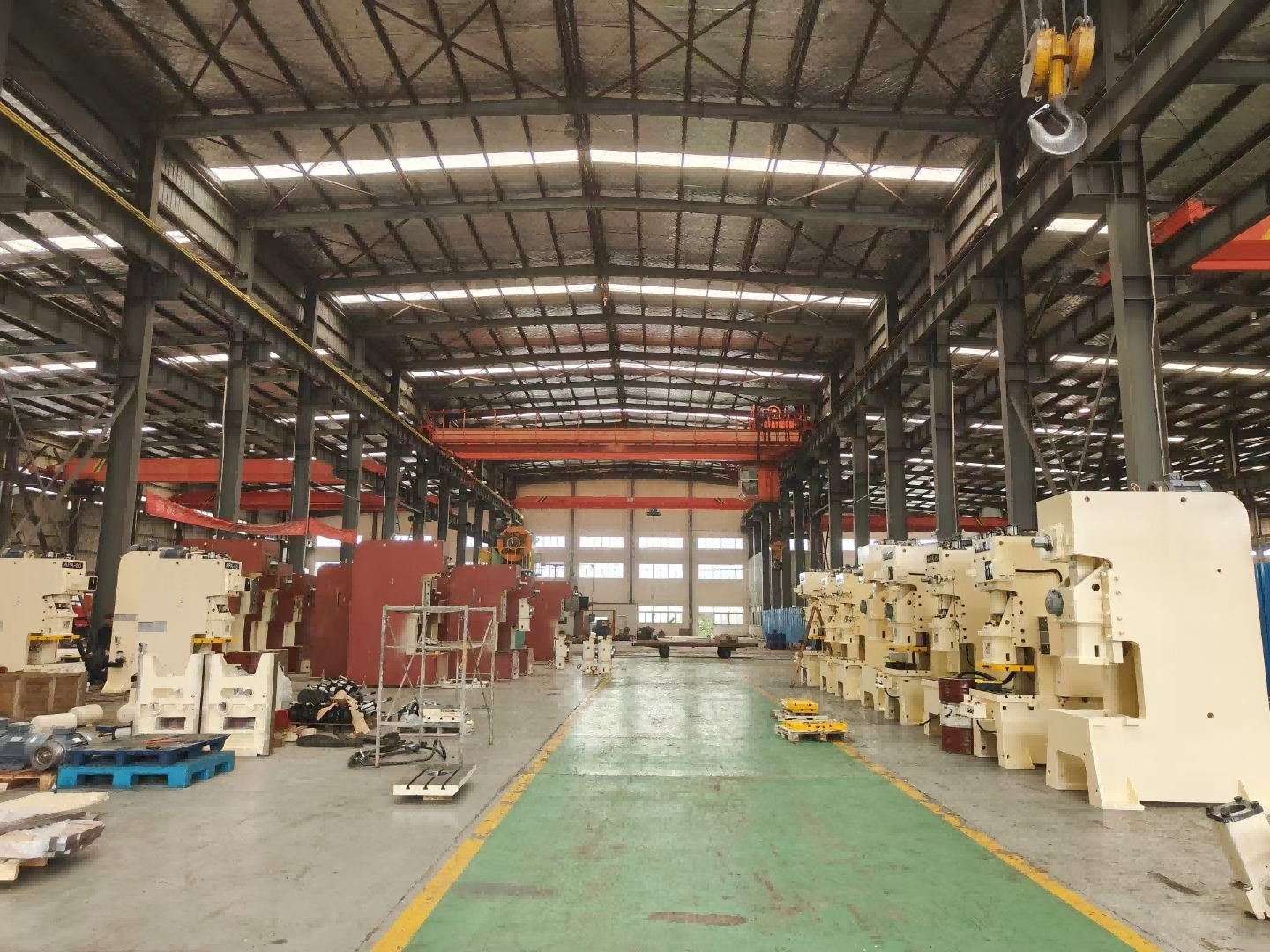

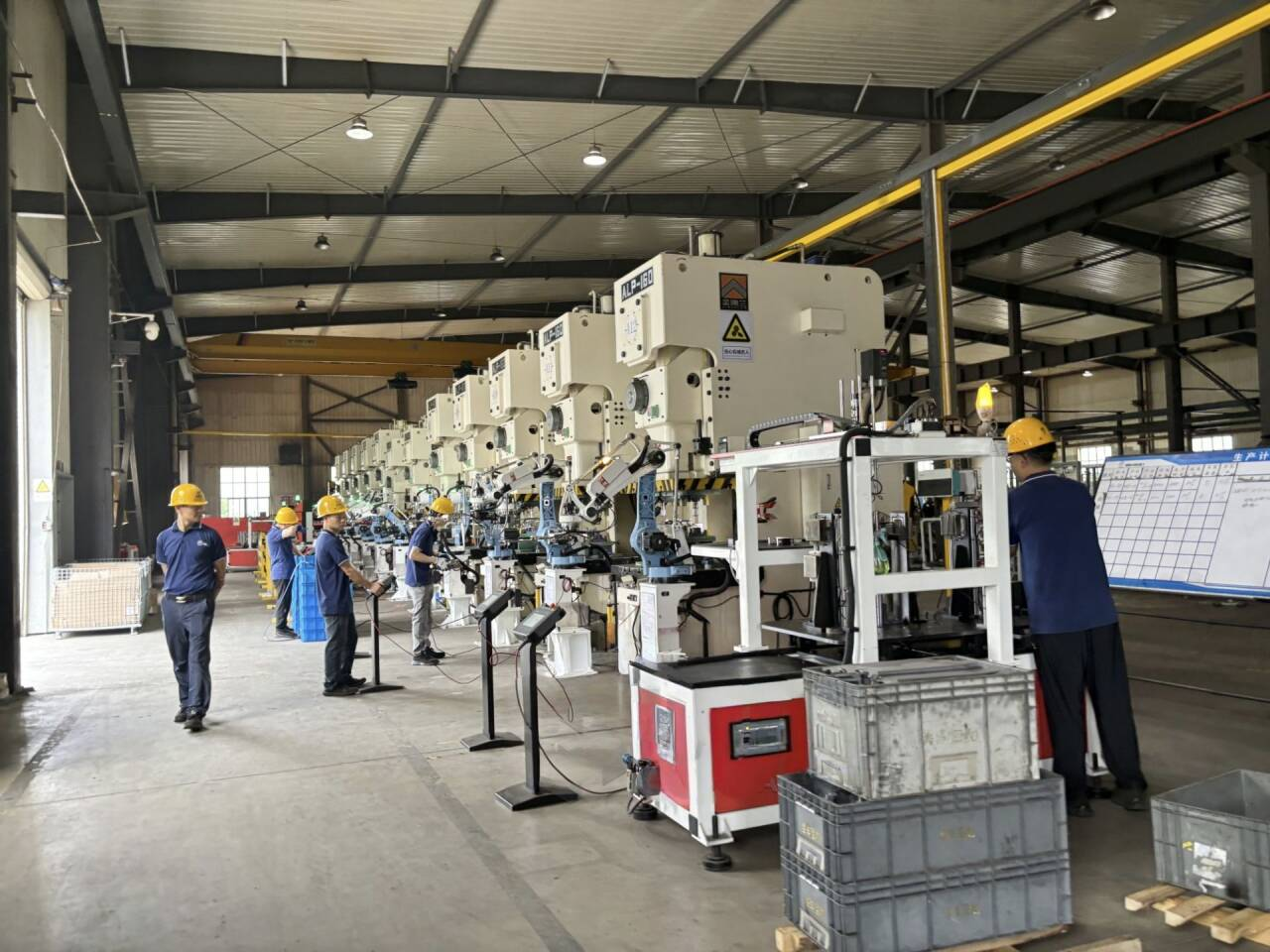

Casos de clientes
