Aplicaciones de frenos de prensa en pedal inalámbrico

Esta es la última versión de nuestro interruptor de pie ADH estándar, diseñado para clientes que prefieren tener un espacio de trabajo inalámbrico alrededor de sus máquinas. Nuestro Sistema de pedal inalámbrico tiene tres componentes principales de hardware:

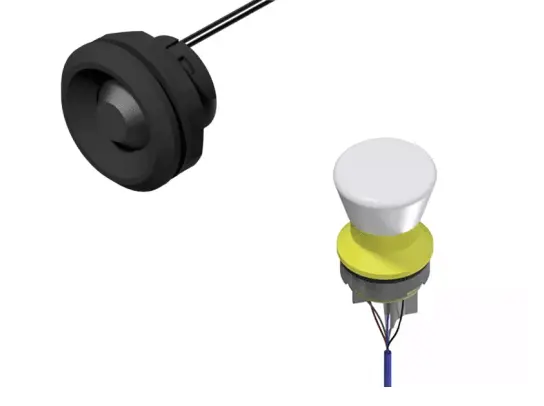

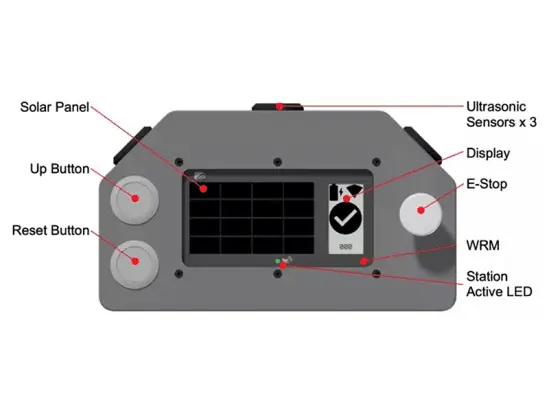

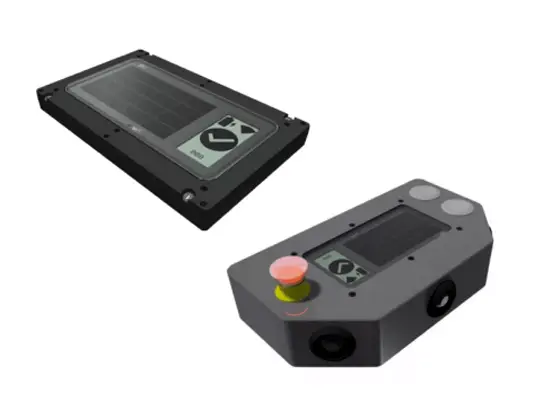

Nuestro Sistema de pedal inalámbrico consiste en un módulo remoto inalámbrico (WRM) integrado en el pedal. Además, el pedal contiene un conjunto de tres sensores ultrasónicos.

El módulo de la máquina (MM) está montado en la máquina dobladora y sirve como enlace inalámbrico entre el WRM y el PCSS-A. El módulo ultrasónico (UM) está montado en la máquina dobladora.

El módulo ultrasónico (UM) está montado en la máquina dobladora y funciona con los sensores ultrasónicos EN EL MM para monitorear la posición del pedal.

Nuestra solución inalámbrica de pedal ahora está disponible como una característica opcional para los fabricantes de frenos de prensa que utilizan la plataforma de PCSS-A1 o PCSS-A2. La solución hace que sea fácil integrar la funcionalidad inalámbrica en su máquina mediante la integración de un módulo inalámbrico en su pedal existente o el diseño de un nuevo pedal desde cero. El sistema inalámbrico utiliza un método de comunicación SIL 3 seguro de dos canales que permite la comunicación bidireccional entre la máquina dobladora y el pedal. Además, el sistema utiliza sensores ultrasónicos para proporcionar rango dinámico y monitoreo de posición. Tenga en cuenta que la imagen mostrada es un ejemplo de un diseño de pedal OEM.

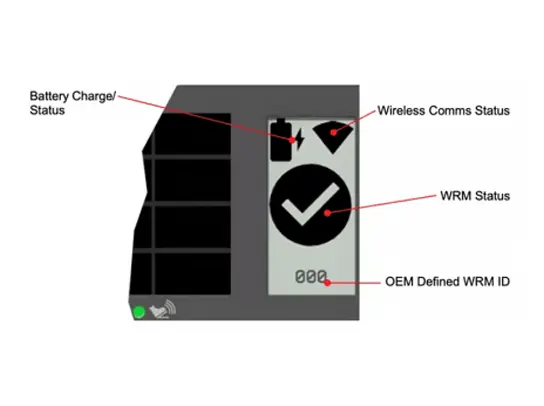

Una pantalla de baja Potencia muestra la información del operador de la máquina, como el nivel de la batería, la intensidad de la señal de radio y el estado de rango. Los números de identificación del pedal pueden ser definidos por el fabricante del doblador o mostrados en el controlador CNC para mostrar al operador qué pedal está emparejado con la máquina.
