Solutions of Press Brake for Arreglos de seguridad



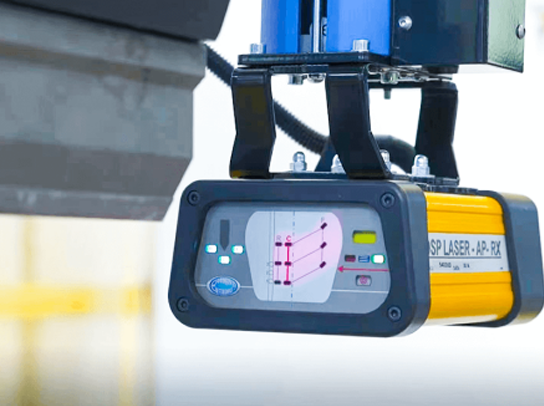

Protección láser DSP en Italia

Si La seguridad es su principal prioridad, debe integrar DSP®Protección láser.

Características técnicas clave

Protección láser, receptor multi-haz

Áreas protegidas, delantera, central y trasera.

Clase DE SEGURIDAD CAT.4 y SIL3

Clase de protección de la carcasa de detección: IP 65

Clasificación láser: Clase 1 M

Tiempo de respuesta: 5 ms

Temperatura de funcionamiento 0 °C 50 °C

Montaje en la viga superior

Cambio de punto de velocidad: Espacio de parada de 5mm

Distancia máxima de protección hasta 15M

Los LED indican varios Estados

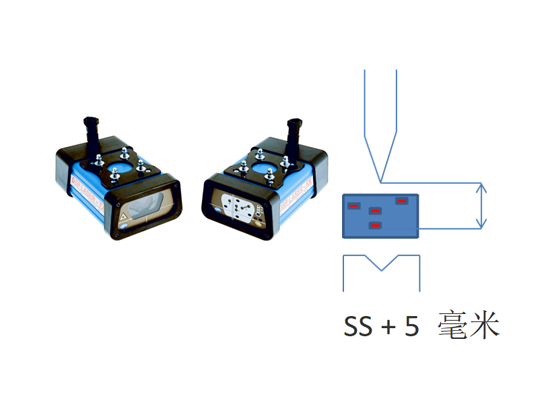

La combinación perfecta de alta calidad-rendimiento-eficiencia

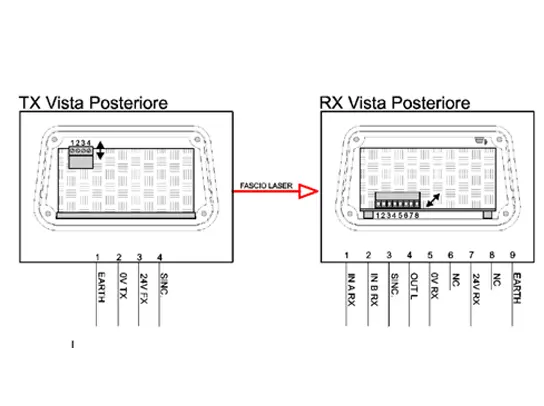

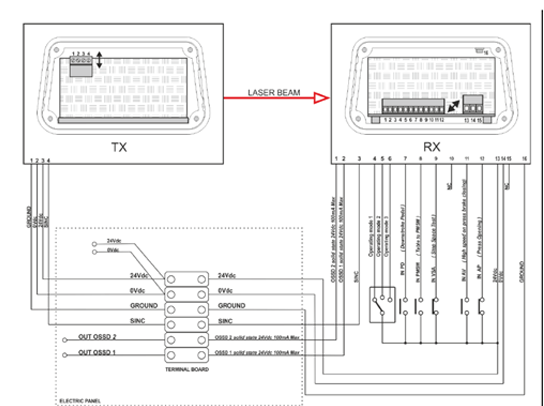

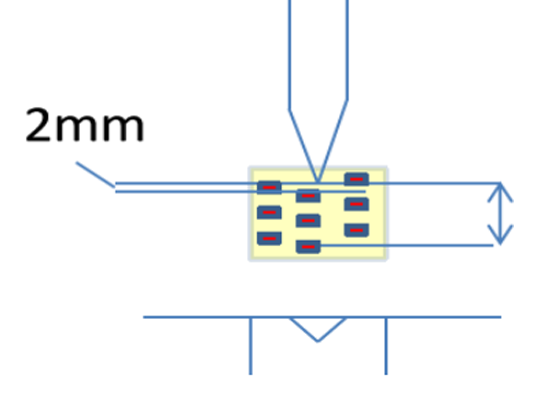

Diagrama de cableado

Puntos DE ACCESO DSP MCS

Características técnicas principales

Protección láser, receptor multi-haz

Áreas protegidas, delantera, central y trasera.

Clase DE SEGURIDAD CAT.4 y SIL3

Clase de protección de la vivienda de detección: IP 65

Clasificación láser: Clase 1 M

Tiempo de respuesta: 5 ms

Temperatura de funcionamiento 0 °C-50 °C

Montaje en la viga superior

Funciones de modo de caja

Prueba de distancia de sobrecarga (automática)

Control de alta velocidad y baja velocidad

Silenciador automático de baja velocidad

Control de dirección

PUNTO DE VELOCIDAD DE REEMPLAZO: 2mm

Hasta 2 controles de pedal con antipánico

Control de reparación lateral

Retro-Control de reparación

Unidad de bloque trasero

Bloque automático de la herramienta

Control de emergencia

Accionamiento directo de la válvula

Monitoreo de la válvula

Interfaz CNC

Control de bandas de bordes

El Dispositivo de seguridad DSP LASER AP es una barrera láser visible diseñada para proteger al operador de la dobladora de la trituración entre las herramientas superior e inferior durante el apagado rápido de la prensa. Cumple con las normas de seguridad especificadas en EN 12622. El dispositivo consta de un transmisor (TX) que emite la luz láser y un receptor (RX) que detecta la luz láser y procesa las señales recibidas mediante el módulo MCS, que gestiona un gran número de señales y realiza diversas funciones de la máquina.

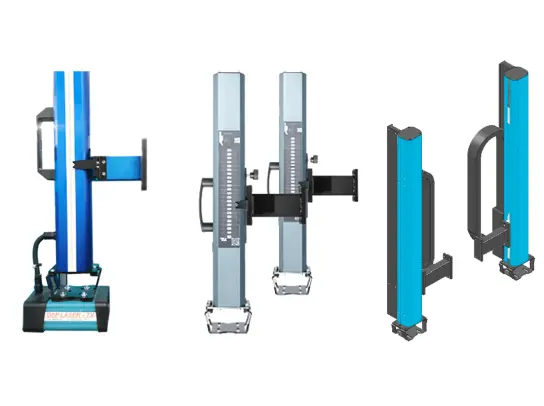

Soportes

Los soportes son dispositivos de seguridad obligatorios para el montaje correcto de fotocélulas en máquinas dobladoras para evitar lesiones. A petición, ofrecemos corchetes con diferentes trazos de carrera para satisfacer sus necesidades específicas.

Características técnicas

Construcción de aluminio, resistente y estable

Fácil de instalar y ajustable en múltiples direcciones

Equipado con una báscula, según la punzonadora

Ajuste según la altura de la prensa

Práctico, rápido y con un precio competitivo

Ventajas DE LOS TITULARES automáticos

Se pueden gestionar utilizando la tecnología CNC y Barcode Scanner Reader, que ofrece varias ventajas:

Ajuste inmediato

Disponible en diferentes formatos

Gran rango de desplazamiento

Adecuado para cualquier tipo de máquina

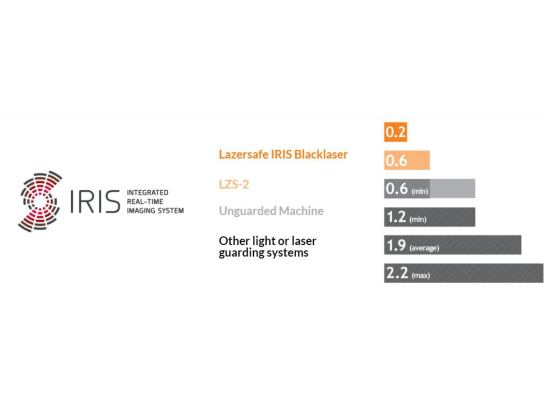

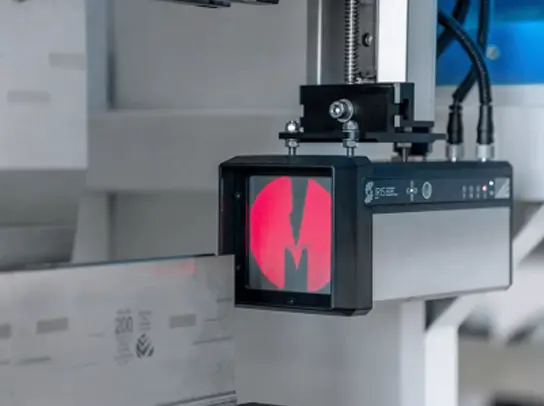

Sistemas ópticos de seguridad-Avanzados

ADH®Las máquinas de flexión CNC con OEM EMBEDDED LAZERSAFE ofrecen soluciones superiores para una mayor seguridad del operador y productividad de la máquina. El servicio PCSS A de Lazer Safe está diseñado para funcionar sin problemas con la máquina dobladora, y el sistema Lazersafe cumple con los requisitos de seguridad de Clase 4 y cumple con los estándares de seguridad internacionales más estrictos. Además, el sistema incluye un controlador de seguridad Clase 4 certificado CE con características integradas.

Opcional

Lazersafe-PCSS A0 LZS-XL

Lazersafe-PCSS IRIS

Gestión de velocidad de curva (BSM)

Los modelos IRIS e IRIS Plus son sistemas combinados que brindan protección óptica de alto rendimiento durante el apagado de la herramienta de alta velocidad. Una vez que ha comenzado el proceso de flexión, el procesamiento de imágenes se hace cargo. Estos sistemas capturan y procesan imágenes en tiempo real y transmiten datos en tiempo real al sistema CNC a través de SmartLink. Los sistemas de procesamiento de imágenes están totalmente integrados en los receptores IRIS e IRIS Plus y no requieren hardware o software adicional.

El estándar europeo de la máquina dobladora EN12622 limita las velocidades de flexión a 10 mm/s, asegurando un nivel básico de seguridad del operador Regulando la velocidad del movimiento del material hacia el operador durante la flexión.

Sin embargo, la Directiva sobre maquinaria y la EN12622 proporcionan velocidades de flexión más rápidas utilizando herramientas en V más anchas, siempre que ciertas operaciones puedan controlarse adecuadamente. En sistemas CNC, los fabricantes pueden establecer velocidades de flexión más rápidas para herramientas V más anchas y el proceso de gestión de la velocidad de flexión supervisa automáticamente la velocidad del material a medida que pasa a través del arco de flexión, proporcionando así condiciones seguras para una flexión más rápida.

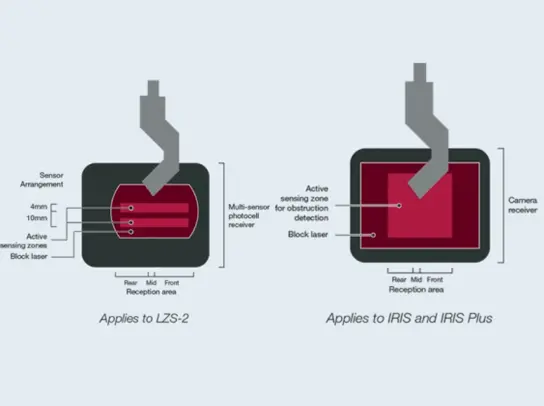

Alineación automática de la herramienta

Los sistemas con receptores de cámara proporcionan Alineación automática de herramientas, eliminando la necesidad de ajustes manuales precisos. Este proceso se puede automatizar completamente en el CNC a través de SmartLink sin que el operador tenga que presionar el botón TOOL ALIGN.

Certificaciones y Cumplimiento de Normas

El hardware y el software de la serie LZS de OEM Embedded Systems y la serie IRIS están certificados por la CE y cumplen con todos los estándares de seguridad internacionales para frenos de prensa, incluidos EN12622, B11.3-2012 ANSI, Z142-10 CSA y NR12.

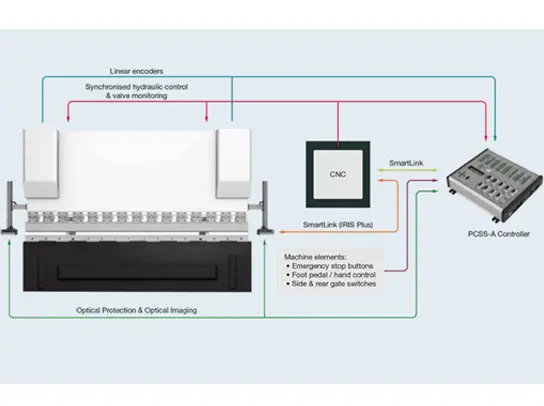

Sistema de seguridad de control de la máquina de flexión-Avanzado

bending machine control safety system advanced

El PCSS-A es un controlador de seguridad programable que mejora el rendimiento y la seguridad de las máquinas de flexión. Integra todas las funciones de control, seguridad y monitoreo en un solo sistema, proporcionando flexibilidad y simplificando el proceso de diseño para los fabricantes de frenos de prensa sin la necesidad de componentes complejos de terceros e integración de software. PcSS-A logra un equilibrio óptimo de funcionalidad y rendimiento al tiempo que reduce los costos de construcción. Esto proporciona una plataforma eficiente y rentable con menos componentes, menos cableado, interfaces simplificadas y hardware y software con certificación CE para minimizar el tiempo de ingeniería y construcción.
