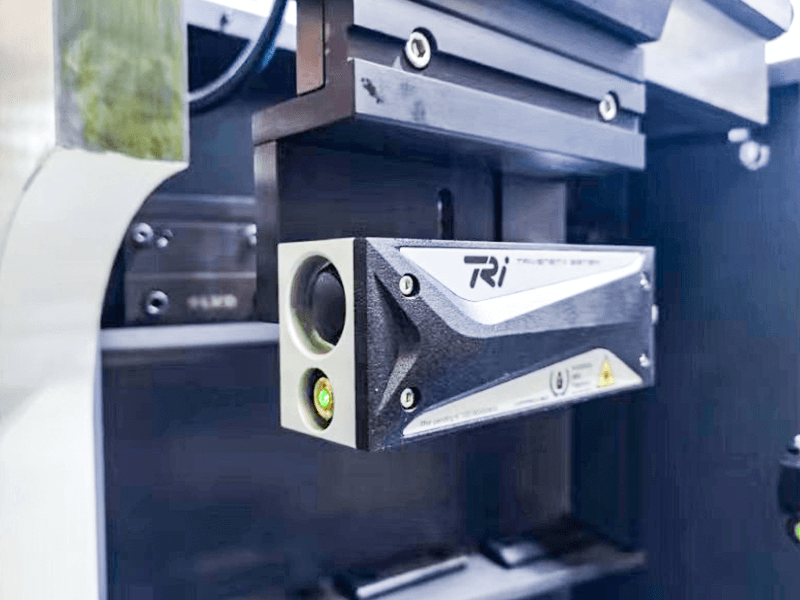

Sistema de medición de ángulo Iris Plus

measurement of bending 1

La Medición y corrección precisas del ángulo es esencial para la fabricación de láminas metálicas de precisión, especialmente durante el proceso de flexión, y el IRIS Plus es un sistema de vanguardia diseñado para las aplicaciones más desafiantes en este campo. Esta Unidad de última generación está equipada con un conjunto de transmisor y receptor láser, montado en la viga superior de la máquina dobladora. Además, IRIS Plus tiene una cámara digital de alta velocidad y un sistema de procesamiento de datos de imagen contenido dentro de la unidad receptora. Estos componentes trabajan juntos en tiempo real para garantizar que el ángulo de flexión se mida con precisión y que las correcciones automáticas necesarias se realicen de manera oportuna.


  • Se pueden combinar diferentes moldes con varias aberturas en V que van desde 8mm a 35mm.

  • Resultados de precisión óptima (3,6 metros o menos)

  • Sin colisión con la pieza de trabajo

  • Medición en piezas de trabajo con aberturas posibles

  • IRIS Plus corrección de ángulo en tiempo real Equipo vital para las aplicaciones más exigentes.

  • El principio de medición de ángulo sin contacto garantiza que el sistema siga siendo confiable incluso bajo cargas pesadas.

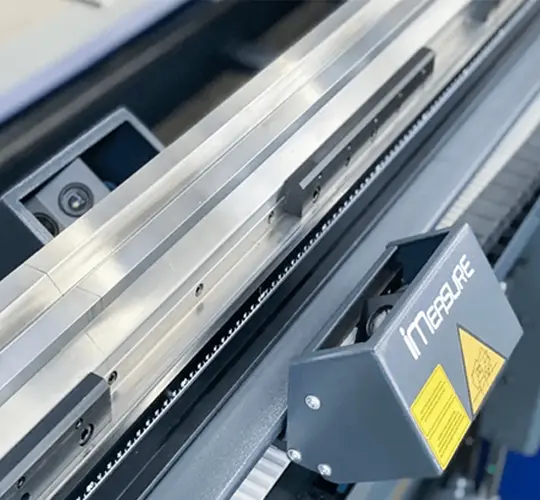

Sistema de medición de ángulo de inspección láser

measurement of bending

Los sistemas de medición de ángulos láser de medición funcionan con Data-M Engineering para proporcionar mediciones precisas del ángulo de flexión después de una sola operación de flexión. Estos sistemas asistidos por láser totalmente automatizados están personalizados para máquinas dobladoras CNC. Con la función LaserCheck, pueden determinar con precisión el ángulo de flexión con una precisión superior a 0,1 °, independientemente de las propiedades del material o el grosor. Este nivel de precisión no estaba disponible anteriormente en la industria.


  • Distancia de trabajo variable

  • Anchos de molde de hasta 60mm sin ajuste

  • Compensación automática de altura

  • Transferencia de imagen rápida a través de GigE

  • Lente de montaje en S (baja distorsión/enfoque fijo/Apertura fija)

  • Rango de medición 0 ° - 180

  • Alta profundidad:

  • Haz de láser proyectado sobre la superficie de chapa

  • La cámara detecta el rayo láser

  • El ángulo entre la viga y el eje de la cámara determina el ángulo de flexión.

  • Cálculo de rebote de reducción de fuerza

  • Corrección automática del ángulo
